ITEC Diversity Ricevitori VHF

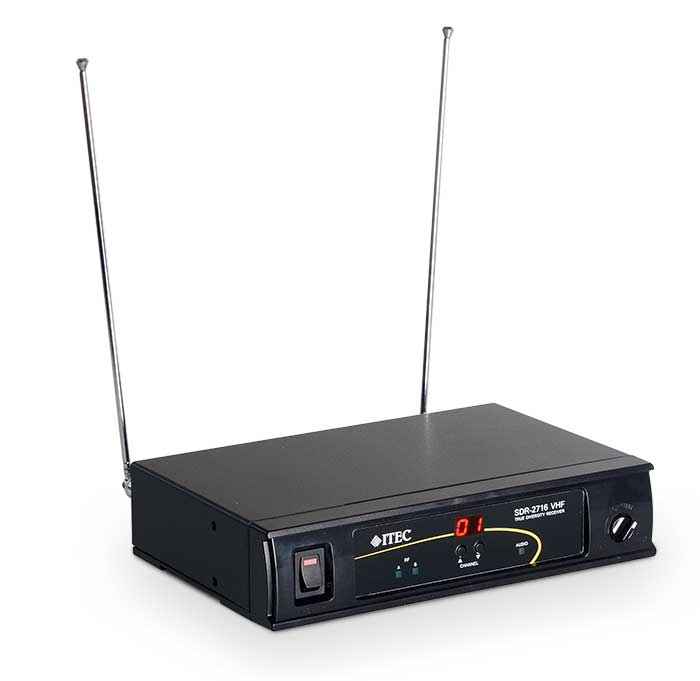

Ricevitori stazionari diversity ITEC SDR-2716-A

SDR-2716-A

VHF Diversity-Empfänger

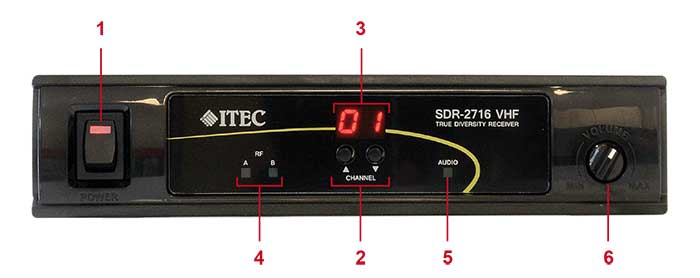

Elementi sul pannello frontale:

  1. POWER: interruttore on/off
  2. Channel UP/DOWN : tasto impostazione canale
  3. Indicazione canale
  4. RF A/B: indicazione di ricezione (indica se è attiva la ricezione e quale delle due antenne è in funzione)
  5. Audio: indicazione segnale audio
  6. Volume: regolazione livello

VHF Diversity-Empfänger

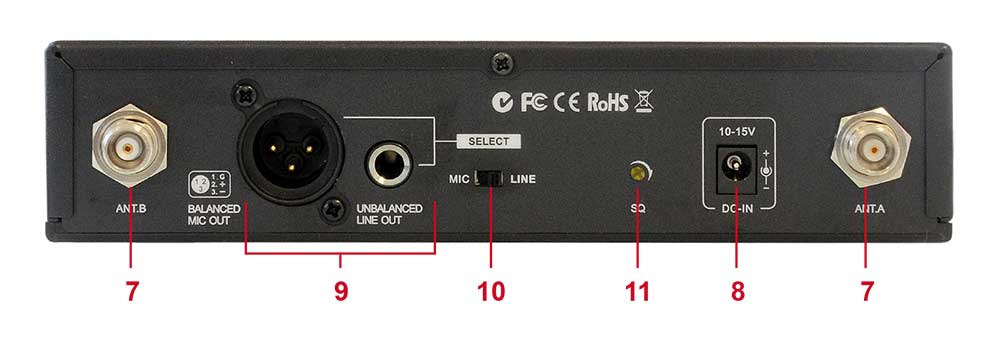

Elementi sul pannello posteriore:

7.   ANT.A / ANT.B: prese TNC per il collegamento delle antenne ad asta o antenne esterne compresa nella fornitura.
8.   DC-IN: presa di collegamento dell’alimentatore compreso nella fornitura.
9.   MIC: uscita livello microfono bilanciata, XLR Male
      line: uscita line non bilanciata, jack 6,3mm
      Si raccomanda l’impiego dell’uscita bilanciata.
10. MIC/LINE: commutazione tra le prese XLR (Mic) e jack (line).
11. SQ: soppressione rumore (Squelch).
      Impostazione standard: tutto a sinistra = soppressione del rumore minima,
      distanza di propagazione elevata. Girando a destra (senso orario) = massima
      soppressione del rumore, distanza di propagazione minore.

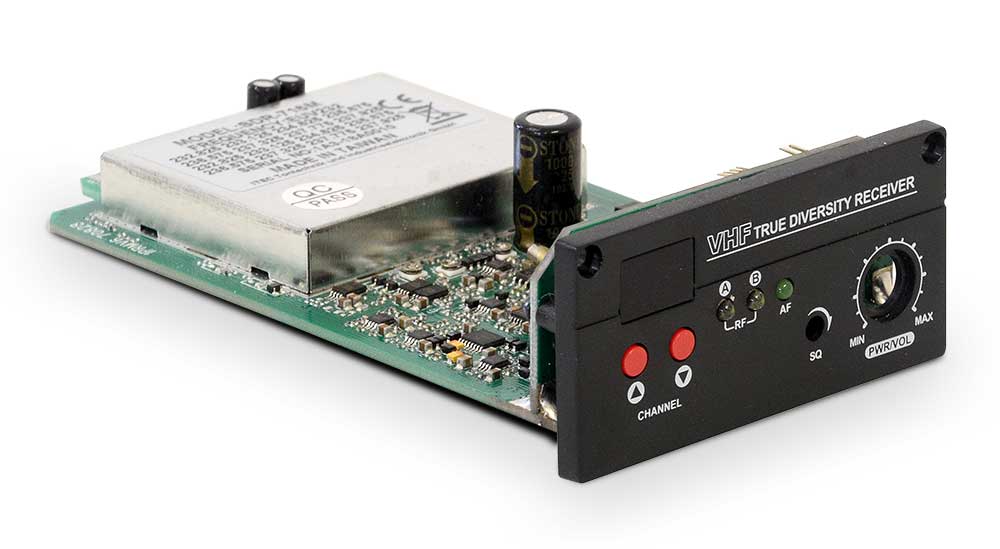

Modulo ricezione diversity ITEC SDR-716M-A

SDR-716-A

VHF Modulempfänger

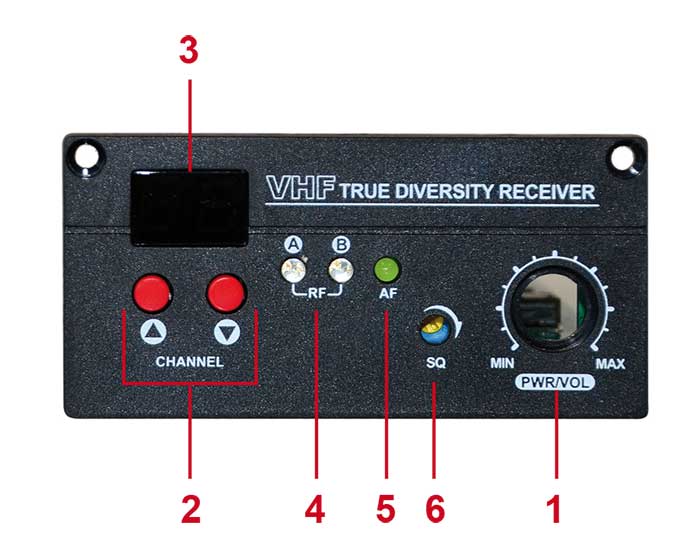

Elementi sul pannello frontale:

  1. (PWR/VOL: interruttore on/off e regolazione volume)
  2. Channel / : tasto impostazione canale
  3. Indicazione canale
  4. RF A/B: indicazione di ricezione (indica se è attiva la ricezione e quale delle due antenne è in funzione)
  5. AF: indicazione segnale audio
  6. SQ: soppressione rumore (Squelch).
    Impostazione standard: tutto a sinistra = soppressione del rumore minima, distanza di propagazione elevata. Girando a destra (senso orario) = massima soppressione del rumore, distanza di propagazione minore.

Accessori

Antenna Ground Plane (VHF) per SDR-2716
Impianto di antenna esterno per una ricezione ancora migliore e maggiori distanze di trasmissione, incl. cavo di connessione coassiale di 3 m.

Antenna Ground Plane (VHF) per esterni
Impianto di antenna esterno per montaggio all’aperto, per una ricezione ancora migliore e maggiori distanze di trasmissione, incl. supporto a parete.

SET MONTAGGIO FB-71-A
Per il montaggio in rack 19“ di una
ricevente ½ 19“ SDR-2716-A.

SET MONTAGGIO FB-72-A
Per il montaggio in rack 19“ di due
riceventi ½ 19“ SDR-2716-A.

Dati Tecnici

DATI GENERALI DEL SISTEMA
Gamma di frequenza EUV-232: 232 MHz - 238 MHz / EUV-243: 243 MHz - 250 MHz
Deviazione massima ± 40 kHz
Settore di frequenza 50 Hz – 18 kHz
Fattore di distorsione < 0.5 %
RICEVITORE DIVERSITY SDR 2716-A, ½ 19“
Alimentazione 12 V DC (alimentatore 230 V AC / 12 V DC compreso nella fornitura)
Misure, peso 200 x 47 x 180 mm, (1/2 19“, 1 HU), peso= 0.7 kg
MODULO RICEVITORE SDR-716M-A
Alimentazione 12 V DC , corrente assorbita ca. 110 mA
Misure, peso 75 x 35 x 130 mm (L x A x P), peso= 79 g


Tutti i dati senza garanzia e riserva di modifiche tecniche.
