ITEC MultiMix 8/4 digital

Obiettivo
L’obiettivo principale della nostra attività di sviluppo, è la creazione di prodotti non solo per il consumatore finale, ma anche per il progettista e il tecnico che dovranno installare e mettere in funzione gli apparecchi secondo i desideri e le esigenze del cliente. Anni di esperienza pratica nella tecnica di sonorizzazione ci hanno insegnato a capire cosa serve veramente: un apparecchio multifunzione che offra tutte le possibilità del processamento del suono al tecnico, e all’operatore una superficie di comando il più possibile userfriendly. Dato anche il prezzo conveniente, il nuovo ITEC MULTIMIX 8/4 digital può essere impiegato per sonorizzazioni di piccola portata. Grazie alla sua architettura aperta, alla possibilità di collegamento in cascata e all’eccellente qualità, è altrettanto indicato per installazioni grandi e particolarmente complesse. Il collegamento e la configurazione del mixer sono intuitivi. Il software di configurazione ITEC MIXDESIGN compreso nella fornitura, è chiaro e facilmente comprensibile, l’operatività semplice per chiunque.

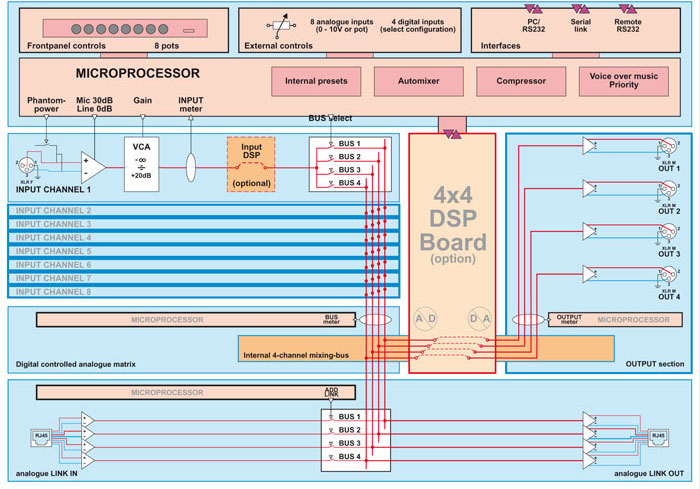

Funzione
Diversamente da altri prodotti equivalenti, l’ITEC MULTIMIX è un mixer con via del segnale analogica, ma dal controllo completamente digitale! Due processori pilotano e controllano i VCA, misurano i livelli e gli attori, attivano le vie dim segnale. La scelta “analogica” è stata suggerita ed è determinante per l’eccellente qualità, soprattutto per quanto riguarda il rapporto segnale/rumore, la dinamica, il fattore di distorsione con segnali deboli. BUS interno: ognuno degli otto canali d’ingresso può essere miscelato insieme ad una o più delle quattro linee BUS. Con apparecchi senza modulo DSP, il BUS è identico alla rispettiva uscita. Il DSP offre la possibilità di processare il segnale di ogni BUS prima di essere miscelato alle uscite. L’utente può salvare fino a 15 configurazioni complete nella memoria flash del MULTIMIX, e commutarle (richiamarle) esternamente secondo la situazione ed esigenza.

Auto-Mixing
Un eccellente mixer microfonico automatico è integrato come standard. A nostro parere, più microfoni sono difficili da gestire senza questo strumento. L’algoritmo garantisce il riconoscimento sicuro dei microfoni utilizzati, anche in presenza di forte rumore di fondo e/o con una disposizione dei microfoni poco favorevole. Quale che sia il numero dei microfoni in funzione, il volume generale viene ridotto col vantaggio di mantenere costante la distanza dalla soglia di feedback (NOMA). L’accessibilità a tutti i parametri importanti di auto-mixing (numero dei microfoni in funzione, attenuazione degli ingressi non attivi, isteresi ecc.) permette un perfetto adattamento ai microfoni utilizzati e alle condizioni di acustica ambientale.

Voice over Music (VOM)
Uno o più canali vengono definiti come ingressi trigger. Un gruppo definito di ingressi viene ridotto, al momento del rilevamento di un segnale, a un livello di volume preselezionato (ad esempio attenuazione della musica durante degli annunci).

Priority
Uno o più canali vengono definiti come ingressi priority. Al momento del rilevamento di un segnale vengono attenuati completamente tutti i canali rimanenti (annuncio allarme, segnali d’allarme). Il PRIORITY lavora parallelamente al VOM ed è subordinato a questa funzione.

Compressor-Limiter
Per ogni segnale in ingresso è disponibile un compressore/limitatore analogico con controllo digitale, completo di tutte le abituali funzioni e possibilità d’impostazione.

Elementi di comando e di controllo
Il MULTIMIX 8/4 digital offre la possibilità di interventi manuali nella forma più semplice, cioè mediante potenziometri disposti sul pannello frontale. È un vantaggio essenziale rispetto ad altri apparecchi della stessa categoria. Solo in questo modo è possibile realizzare una soluzione „stand-alone“ di orientamento realmente pratico. Gli 8 controlli di volume sono liberamente assegnabili, ed è possibile anche la gestione di diversi ingressi mediante un controllo (ad esempio stereo). Ovviamente si può predefinire anche il settore di regolazione (volume minimo/massimo). Sul pannello frontale si trova un controllo LED di otto elementi. Secondo la filosofia del MULTI-MIX, sono liberamente definibili anche le funzioni dei LED: l’utente può scegliere tra indicazione di segnale o di picco. Ma l’intera serie di LED si può assegnare all’indicazione di livello per un canale di ingresso/uscita. In automixing i LED segnalano i microfoni attivi.

Interfaccia
Due interfaccia RS232 indipendenti permettono la comunicazione con altri sistemi. Sul pannello frontale si trova la spina a 9 poli per la connessione al PC. Col pacchetto software ITEC MIXDESIGN ogni PC o portatile diventa una consolle di comando di questo poliedrico strumento di controllo. Sul pannello posteriore, anch’esso dotato di spina a 9 poli, si trova il primo collegamento in serie per il comando a distanza di media.

Ingressi
Sulla parte posteriore dell’apparecchio sono disponibili 8 ingressi bilanciati XLR. In funzionamento Line, la potenza massima è selezionabile da -20 a +20dB, e in funzionamento Mic da +10 a +50dB per ogni canale. In tal modo si possono adattare perfettamente tutti i comuni microfoni e apparecchi. L’alimentazione phantom - versione standard di 12V - è inseribile per ogni canale. Con un modulo opzionale inseribile, sono possibili anche 24V o 48V.

Uscite
Sulla parte posteriore dell’apparecchio si trovano 4 uscite bilanciate XLR. Il livello massimo di uscita si aggira sui +20dB (con modulo DSP, +10dB). Oltre alle 4 uscite ci sono anche i quattro segnali BUS bilanciati con presa RJ45, che permettono di collegare analogicamente diversi mixer in cascata.

External Control
Il comando a distanza dei volumi è possibile mediante gli ingressi di controllo (presa a 25 poli sulla parte posteriore dell’apparecchio). Gli ingressi di controllo possono essere regolati mediante potenziometri esterni, con tensione continua 0 - 10V. Naturalmente si può scegliere liberamente quale ingresso o uscita di segnale si vuole controllare. Sulla stessa presa si trovano anche gli ingressi per la commutazione della configurazione. Un selettore esterno permette dim attivare una delle 15 impostazioni predisposte.

Uscita condizione dell’apparecchio (contatti fault)
L’apparecchio presenta un’uscita di condizione dell’apparecchio libera da potenziale che segnala un messaggio nel caso di un errore interno.

Modulo LAN (optional)
A richiesta è disponibile una versione con modulo LAN Ethernet integrato con cui si può procedere alla configurazione, alla manutenzione o al controllo a distanza dell’apparecchio mediante il protocollo TCP/IP.

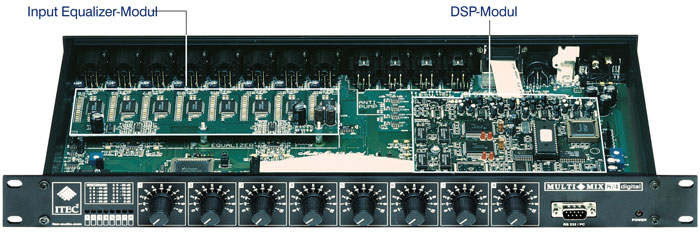

Nel mixer si può inserire una matrix DSP 4x4 opzionale. Il software di configurazione, di facile gestione, del DSP è compreso nel programma ITEC MIXDESIGN. Il DSP (Bit/44, 1 kHz), è dotato di algoritmi ottimali e offre 9 filtri completamente parametrici per ogni ingresso, con qualità e frequenza selezionabili. La matrix DSP permette la miscelazione (in gradi di dB) di 4 segnali processati su 4 uscite: per ogni uscita c’è un delay (0,023 - 500 ms) e un filtro passabanda (ordine da 1 a 4).

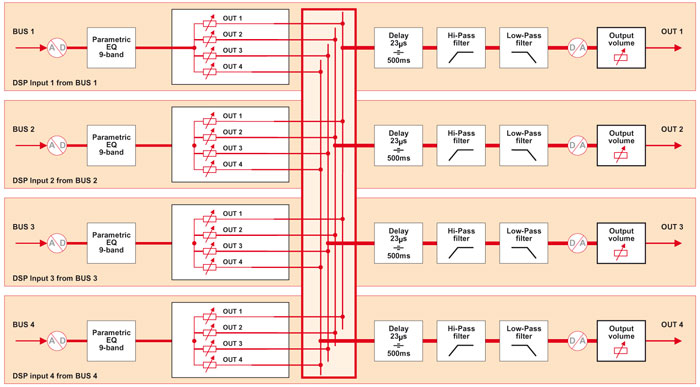

Schematic block diagram 4 x 4 DSP

Con il modulo di equalizzatore d’ingresso opzionale, l’operatore dispone di un ulteriore strumento di processamento del suono su ogni ingresso. Per ogni ingresso è disponibile un EQ a 7 bande preimpostabile (±10dB, in gradi di 2dB).

PC Software per l‘ITEC MultiMix 8/4 digital
Il pacchetto di software MIXDESIGN è lo strumento con cui il fonico provvede alle impostazioni di base, e con cui può testare e controllare al meglio il funzionamento del mixer “in azione”. Da notare che ogni modifica attuata viene rappresentata in tempo reale e che l’effetto acustico è immediatamente udibile. Tutte le impostazioni vengono memorizzate nella flash-memory del MULTIMIX Controller, al sicuro da eventuale mancanza di corrente. Sono comprese tutte le impostazioni e i parametri, ma anche le diciture, liberamente selezionate, per ingressi e uscite. Così ogni tecnico può accedere in ogni momento ai dati completi dell’ultima configurazione. Diverse condizioni d’impiego richiedono, infatti, impostazioni diverse. La FLASH-MEMORY memorizza fino a 15 diverse configurazioni complete. All’occorrenza, un selettore permette di caricare in pochi secondi il modo di funzionamento previsto per l’applicazione.

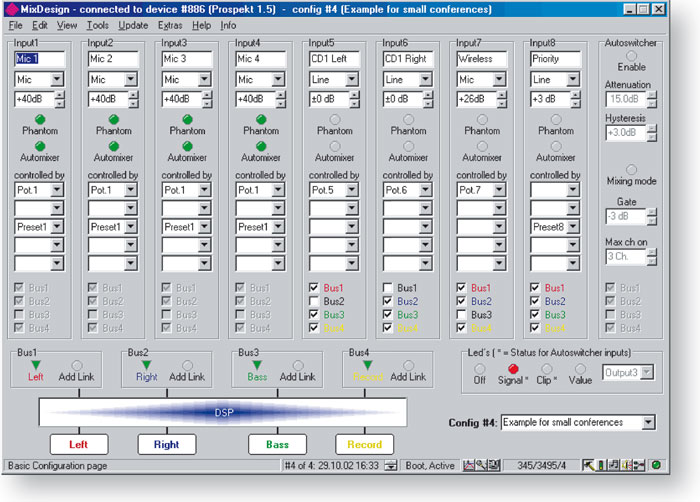

Configurazione con un clic del mouse
Tutte le impostazioni di base vengono attuate in questa finestra chiara e di facile gestione: preamplificazione (Mic/Line), controlli di volume adeguati, assegnamento delle uscite, parametri per l’auto-mixing.

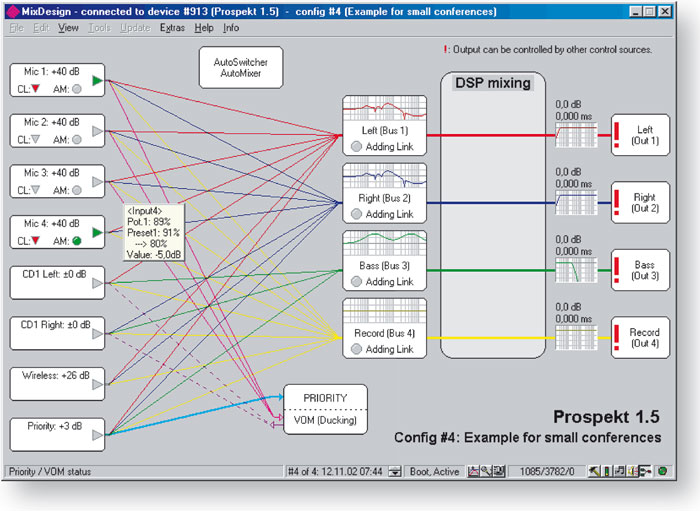

Rappresentazione grafica della configurazione
La configurazione selezionata può essere rappresentata chiaramente con la funzione „VIEW/CONFIGURATION“. Linee colorate evidenziano l’assegnazione selezionata degli ingressi e le preimpostazioni vengono indicate. Con un clic del mouse sui singoli spazi, vengono indicati i valori dei livelli e altre informazioni.

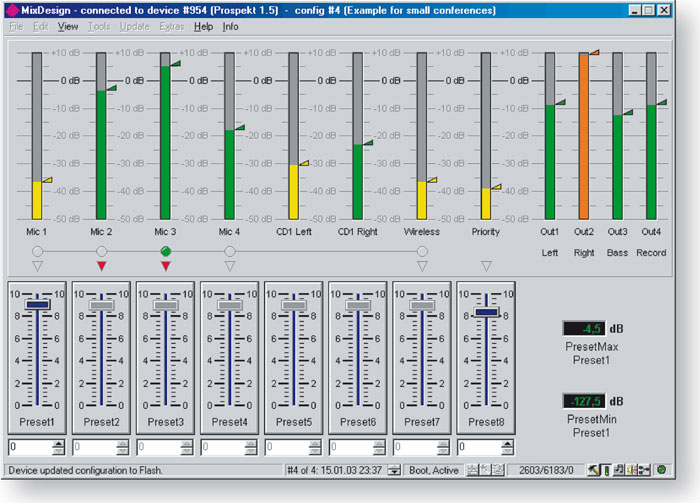

Tutti i livelli con un clic
Durante il funzionamento la videata „VIEW/VU-meters, internal presets“ mostra i livelli di tutti gli ingressi, quelli del BUS e delle uscite. È uno strumento molto utile per controllare la corretta “sintonizzazione” dell’impianto. In questa finestra si trovano anche gli 8 controlli di volume interni.

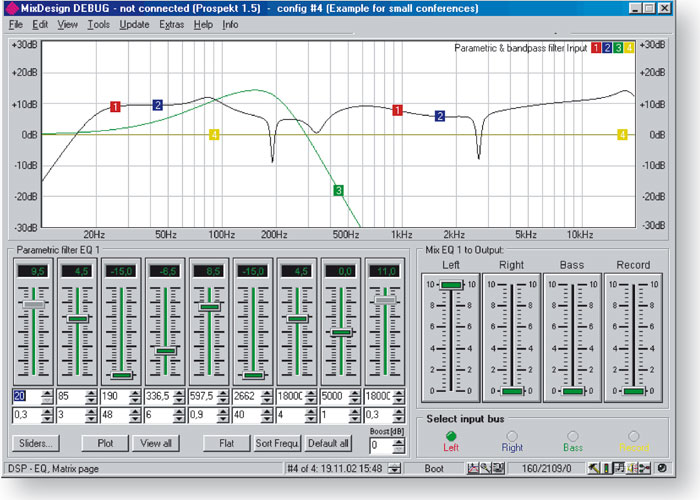

Digital Signal Processing (DSP)
A richiesta ogni ITEC MULTIMIX 8/4 può essere dotato di un modulo DSP. Un grande numero delle più importanti funzioni di un processore audio quali delay, EQ parametrico a 9 bande, filtro, matrix 4x4, sono integrati come standard nel controller del modulo DSP. Il MIXDESIGN è un valido aiuto per selezioni e impostazioni, nell’abituale modo userfriendly della ITEC. Con poche operazioni, ad esempio un clic del mouse, si collegano col mixer, pronti per l’uso, numerosi audioprocessori professionali. Le impostazioni di filtro attuate sono immediatamente udibili in funzionamento online e vengono rappresentate in forma di un diagramma.

IN GENERALE
Banda passante:	20 Hz - 20 kHz/ -1 dB
Fattore di distorsione:	< 0,005 %
Dinamica complessiva:	103 dB
ALIMENTAZIONE	alimentatore esterno
Ingresso:	115 - 230 VAC
Uscita:	+12 V, -12 V, +5 V/ 20 W
INGRESSI	bilanciati; amplificazione massima selezionabile da -20 dB a +50 dB
Tensione phantom:	+12 V, optional +24 V or +48 V
Impedenza ingresso:	6,6 k Ohm
USCITE	bilanciate; livello massimo d’uscita +20 dB
Impedenza uscita:	bilanciate 300 Ohm, non bilanciate 150 Ohm
Misure:	482 x 180 x 44 mm (L x P x A), 19“ / 1 rack unit
Peso:	2,40 kg
MODULO A INNESTO DSP
IN GENERALE	24 bit/96 kHz   4 ingressi, 4 uscite 4 x 4-Matrix
PER OGNI INGRESSO	equalizzatore parametrico a 9 bande ±15 dB
Frequenza centrale:	selezionabile da 20 Hz a 20 kHz
Qualità di filtro:	selezionabile da 0,1 a 70
PER OGNI USCITA	delay: 0,023 - 500 ms / filtro passabanda: ordine 1°– 4°
MODULO A INNESTO INPUT EQ
IN GENERALE	8 ingressi e uscite analogiche Modulo PCB a innesto gestito da microprocessore
PER OGNI INGRESSO	equalizzatore grafico a 7 bande ±10 dB, regolabile a gradi di 2 dB
MODULA LAN
INTERFACCIA:	Ethernet 10 Base-T oder 100 Base-TX (Auto-Sensing, Full/half duplex)
PROTOCOLLI:	TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, HTTP Internet Web Server
MIXDESIGN-SOFTWARE La versione attuale del nostro software MIXDESIGN Informazioni su tutti gli altri PRODOTTI ITEC: e-mail: office@itec-audio.com


Tutti i dati senza garanzia. Con riserva di modifiche tecniche.
