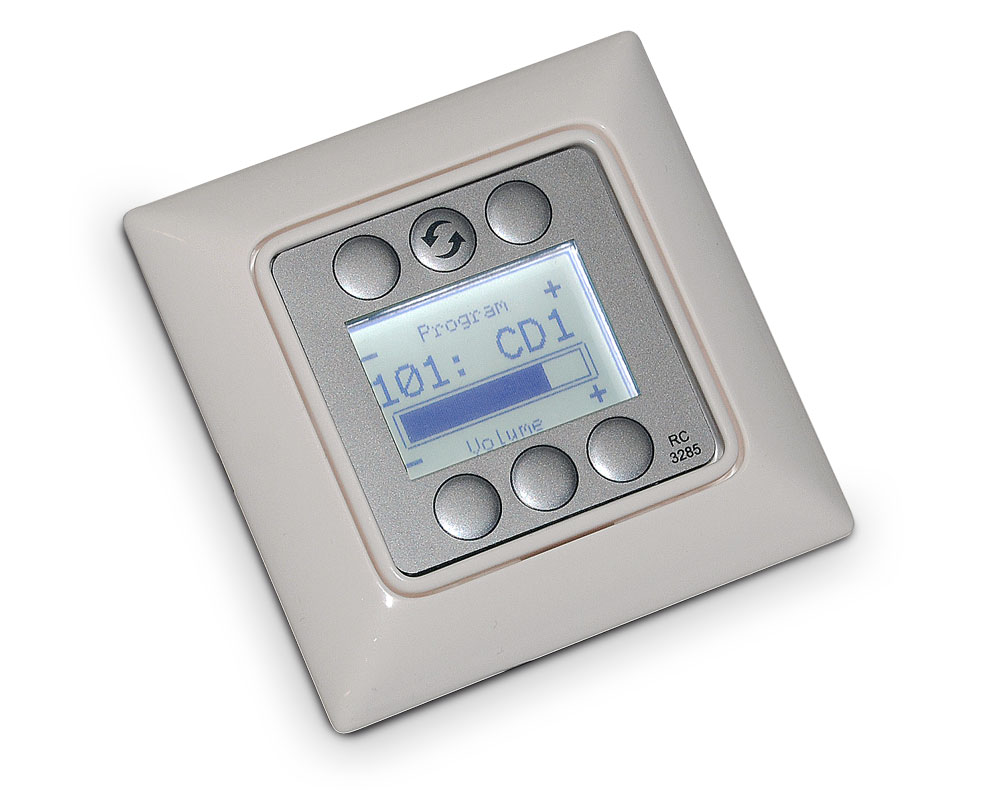

UP-Remote-Control-Panel
Für dieses Modul gibt es mehrere Anwendungsgebiete. Hauptaugenmerk wurde in der Entwicklung auf eine einfache und übersichtliche grafische Oberfläche gelegt, die mehrere Funktionalitäten abdeckt. Je nach Einsatzzweck kann das Panel an einem Spider44 oder Multi/PowerMix angeschlossen werden.
In Kombination mit einem Spider44 besteht die Möglichkeit, die Lautstärke und das Programm in einer Ausgangszone zu steuern.
Als Schnittstelle in das ITECNET dient ein RS485 Bussystem das mit einem Spider44 gekoppelt wird. Pro Spider44 können bis zu 8 Module angeschlossen werden. Die Konfiguration erfolgt über die Software NETDESIGN.
Wird das Panel mit einem Multi/PowerMix verbunden, kann man auf einfachste Weise die Lautstärke regeln, zwischen verschiedenen Presets wählen und die Audio Eingangsquelle (CD Spieler, Tuner) für einen Audio Ausgang wählen.
Featureübersicht Spider44
Lautstärkenregelung
Programmauswahl
Lautstärkenregelung
+ Programmauswahl in einer Anzeigemaske
Equalizer
Digitalen IO steuern
Uhrzeit / Systeminfos anzeigen
Featureübersicht Multi/PowerMix
RVAL Steuerung
RVAL werden im frei konfigurierbaren Klartext angezeigt
Preset Umschaltung
Presets werden im frei konfigurierbaren Klartext angezeigt
Auswahl eines Eingangssignals für einen Ausgang
Mute eines Ausgangs
Technische Daten
 |
|
| SPANNUNGSVERSORGUNG | von 10 bis 24 V (kann direkt vom Spider44 genommen werden) |
| 8 Module pro Bus via RS485, 1 Modul per RS232 | |
| Verkabelung mit CAT 5 ist möglich (Leitungen: VC+, GND, Data+, Data-) | |
| BETRIEBSTEMPERATUR | -5°C - +40°C |

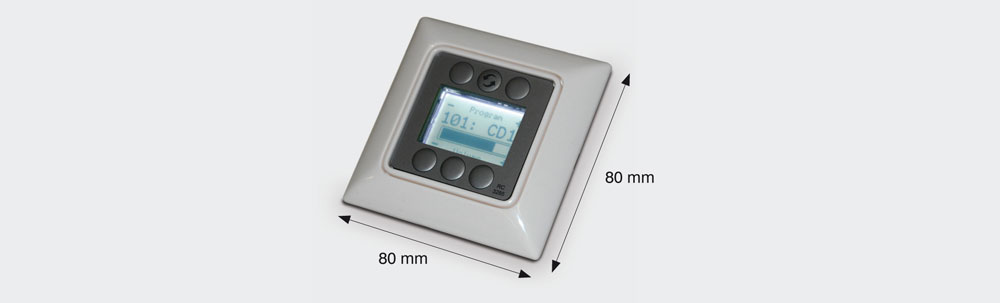

| ABMESSUNGEN | 80 x 80 x 47 mm ( Einbautiefe= 37 mm) |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
